Компания SMC запускает в общемировую продажу новую линейку малых и средних экструзионно-выдувных машин для производства изделий объёмом до 10 литров. Новая серия получила индекс TC. Машины серии TC, прежде всего, являются эволюционной заменой серии T — наиболее популярной и продаваемой за последние 15 лет линейки SMC.

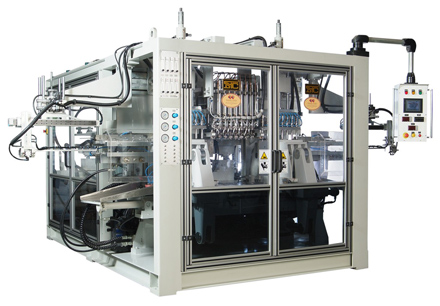

Кликните на фото, чтобы увидеть его в большом размере

Машины TC спроектированы по всем современным «канонам», являются долговечными, скоростными, гибкими и удобными в настройке. При этом с достаточно простой и надёжной гидравлической системой. Машины серии TC могут оснащаться разными типами привода экструдера, разными типами контроллера, а кроме того, на машины могут быть установлены или не установлены опции из достаточно длинного списка. Такая модульность делает машины серии TC максимально универсальными и подходящими для совершенно различных технических задач и бюджетов. От самых простых проектов с небольшими инвестиционными возможностями до серьёзнейших и очень требовательных клиентов. Подобная универсальность традиционно отличает модельный ряд выдувного оборудования SMC.

Рассмотрим некоторые конкретные технические аспекты машин серии TC.

Узел смыкания

В первую очередь стоит выделить рычажный узел смыкания с горизонтальным ходом кареток. Каретки не подвешены на направляющих колоннах (как на серии T), а перемещаются по линейным подшипникам-полозьям. Данная концепция уже применяется на экструзионно-выдувных машинах SMC средне- и крупногабаритной серии TG с 2003 года.

Узел смыкания рычажного типа обеспечивает минимальное трение, кратчайший ход, долговечность и отсутствие вибраций. Такой узел с лёгкостью перепроектируется под разные размеры прессформ и обеспечивает лучшее распределение усилия смыкания. Кроме этого, подобная концепция обеспечивает наиболее удобное обслуживание узла, поскольку цилиндр смыкания и цилиндр перемещения каретки находятся в лёгкой доступности вне закрытой части рамы машины.

Новая концепция узла смыкания позволяет устанавливать на машины серии TC прессформы большего размера и обеспечивает большее усилие смыкания, если сравнивать с машинами аналогичных типоразмеров серии T.

Гидравлическая система

За основу была взята простая и надёжная гидравлическая система серии T.

Пластинчатый насос постоянной производительности поддерживает давление на уровне 80–110 бар. С помощью гидроаккумулятора достигается более энергоэффективный расход электроэнергии позволяющий снизить необходимую установленную мощность. Движение кареток контролируется клапанами с плавным гидравлическим торможением при приближении к конечной точке. Открытие/закрытие прессформы осуществляется в две скорости двумя дискретными клапанами, а настройка скорости подвода выдувных дорнов осуществляется механическим регулятором.

В отличие от серии T в новых машинах группы клапанов разнесены по машине таким образом, чтобы каждый клапан находился непосредственно рядом с соответствующим гидравлическим цилиндром. Такое расположение обеспечивает кратчайший путь гидравлической жидкости к гидроцилиндру, увеличивает быстродействие и повышает точность позиционирования, снижает потери энергии на дросселирование и нагрев жидкости. Фиксированные гидравлические соединения выполнены в металлических трубах, что существенно увеличивает надежность гидросистемы. Элементная база перебрана, пересмотрена и оптимизирована.

Традиционно поставщиками комплектующих для гидравлических систем выдувных машин SMC являются компании Bosch-Rexroth, Moog, Parker и Vickers.

Подобная гидравлическая система достаточно быстра и точна для машин класса до 10 литров, но при этом удивительно неприхотлива и надёжна при эксплуатации по сравнению с капризными гидравлическими системами, напичканными пропорциональными сервоклапанами.

Пропорциональная гидравлика с настраиваемыми с контроллера профилями скорости и обратной связью применяется компанией SMC для средне- и крупногабаритных машин серии TG, серии S, а также в инжекционно-выдувных машинах.

Механика и эргономика

Рама машины в форме прямоугольного параллелепипеда скрепляет все точки машины и гарантирует равномерное распределение нагрузки. Благодаря отсутствию вертикального хода каретки все машины серии TC компактны и по высоте укладываются в 2–2,5 метра.

Все управляющие регуляторы, манометры и датчики вынесены на лицевую сторону машины. Доступ к «внутренностям» облегчён и теперь осуществляется простым открытием прозрачной дверцы, через которую и так можно предварительно визуально оценить состояние гидравлических элементов.

Улучшено крепление горячего ножа, оно стало более устойчивым и более удобным в регулировке. Также более удобной сделана калибровка выдувных дорнов по прессформе.

Возможности

Свободная конструкция узла смыкания открывает новые возможности использования экструзионно-выдувных машин серии TC по сравнению с серией T.

Номинально 5-литровые машины SMC 5000TC (одностанционный вариант) и SMC 5000DTC (двухстанционный вариант) теперь можно использовать и для одноручьевого производства 10-литровых евроканистр с утопленной ручкой при автоматическом удалении облоя. Ранее для производства 10-литровых евроканистр с условием автоматического удаления облоя мы могли предложить лишь достаточно дорогую линейку машин TG.

Небольшие ёмкости теперь можно производить с большей гнёздностью на меньших машинах. Например, на номинально 2-литровых машинах SMC 2000TC/DTC можно установить восьмиручьевую головку с межцентровым расстоянием до 50 мм, что позволит выдувать на 8-местных прессформах круглые флаконы объёмом до 40–60 мл. Ранее для получения аналогичной производительности пришлось бы выбрать более дорогую, громоздкую и энергоёмкую 5-литровую машину серии T.

Больше о технической начинке и возможностях экструзионно-выдувных машин серии TC вы всегда можете узнать, обратившись к нам.
