Крупногабаритный узел смыкания

На крупногабаритных экструзионно-выдувных машинах при производстве больших изделий с тяжёлыми прессформами принципиальное значение имеет износостойкость и устойчивость. Именно эти задачи решает крупногабаритный узел смыкания SMC.

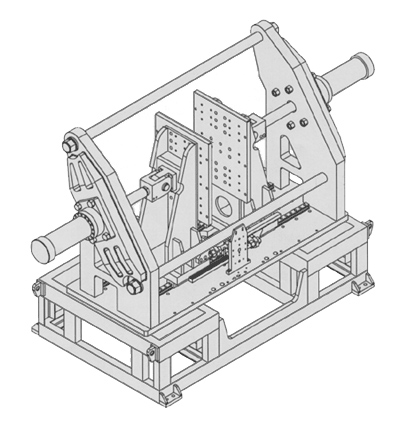

Усилие смыкания создаётся двумя одинаковыми гидроцилиндрами по одному на каждую из двух плит. Гидроцилиндры закреплены в прочной раме, две стойки которой соединяются тягами. Плиты перемещаются горизонтально по линейным направляющим подшипникам-полозьям японского производства без дополнительных направляющих колонн. Полозья закреплены и являются единой конструкцией с базой узла смыкания и стойками с гидроцилиндрами, что обеспечивает максимальную прочность и устойчивость всей системы.

Крупногабаритный узел смыкания SMC максимально нивелирует значение веса плит и прессформ, обеспечивает минимальное трение и вибрации. Крупногабаритные изделия производятся с нижним расположением выдувного дорна, поэтому в крупных одностанционных машинах каретка является стационарной, а движения осуществляют лишь плиты при смыкании и раскрытии. Впрочем, крупногабаритные машины выпускаются и в двухстанционном исполнении, и в этом случае узлы смыкания перемещаются всем блоком в позицию смыкания и обратно по линейным направляющим подшипникам-полозьям.

Крупногабаритный узел смыкания применяется на экструзионно-выдувных машинах серии 30.
