Многостадийный выдув

Основная задача пневматики в экструзионно-выдувной машине — выдувать изделие в окончательную форму и удерживать её до окончания стадии охлаждения.

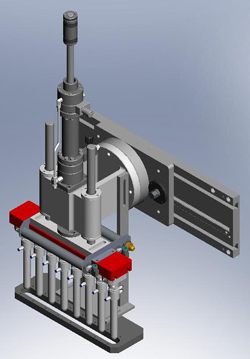

Новая система калибровки выдувных дорнов максимально удобна

Все экструзионно-выдувные машины SMC с верхним выдувом опционально (а машины серии TG по стандарту) оснащаются трёхстадийной системой выдува. В машинах, оснащённых этой системой, выдувной воздух разделяется на две категории — предварительный и основной. Давление воздуха каждой из категорий задаётся отдельно, а переключение между ними осуществляется по таймеру, установленному в контроллере. Таким образом, во время подвода дорнов и в первые мгновения после их полной остановки может подаваться «предварительный» воздух низкого давления, а только затем — основной. Это позволяет более гибко и тонко отрегулировать технологический процесс под конкретное изделие.

На третьей стадии, непосредственно перед раскрытием прессформы, выдувные дорны отводятся назад на 2–3 мм (или на большее расстояние), ослабляя прижим к внутренней части горла. Такой отвод дорнов позволяет избежать потенциальных «заминаний» дна при раскрытии формы на ёмкостях с большими углублениями на дне (изделие с большей лёгкостью наклоняется против силы раскрытия формы и не деформируется); а также позволяет снизить нагрузку на горло изделия, возникающую в момент резкого подъёма дорнов (распространённая проблема, если материал слишком мягкий и/или горло ещё слишком горячее, то дорны при подъёме могут отрывать фрагменты горловины и деформировать её другими способами; для решения этой проблемы без отвода дорнов на 2–3 мм перед раскрытием приходится увеличивать время охлаждения и/или замедлять подъём дорнов).

Наконец, система трёхстадийного выдува также позволяет в процессе нахождения изделия внутри закрытой прессформы, стравить нагревшийся от стенок изделия воздух и немедленно заменить на новый, охлаждённый воздух. Все эти возможности позволяют добиваться оптимальной настройки выдувной системы для каждого конкретного изделия.

Пневматические системы всех машин SMC состоят только из комплектующих компании Festo (Германия). Как и с многими другими партнёрами, компаниями-производителями компонентов, с компанией Festo SMC сотрудничает уже более двух десятков лет.
