Серия TG

Самые оснащённые экструзионно-выдувные машины SMC серии TG средних и крупных типоразмеров покрывают диапазон производимых ёмкостей до 20 литров. Машины TG сконфигурированы по принципу «всё включено», отвечают стандарту безопасности Евросоюза CE и соответствуют требованиям самых искушённых пользователей.

Внешние преимущества выдувных машин из линейки TG начинаются с удобной операционной панели, на которой сосредоточены все управляющие элементы и датчики, включая контроллер, а также с эргономичного дизайна, в котором электрошкаф интегрирован в основную раму машины, а лёгкий доступ к гидравлической системе осуществляется простым открытием дверцы на корпусе. Гордость серии TG — ходовые элементы, рычажный узел смыкания.

Фото этой и других машин в более крупном размере

«Сердце и мышцы»

Гидравлическая система экструзионно-выдувных машин серии TG с рабочим давлением масла в пределах 150—220 бар ориентирована на максимально эффективную работу на самых высоких скоростях гидравлически приводимых движений при сохранении точности и повторяемости этих движений.

Система приводится в работу мощным аксиально поршневым насосом Parker переменной производительности. Управляемый насос Parker может работать с высокой производительностью в сочетании с высоким давлением, которое требуется для осуществления действительно скоростной работы гидроцилиндров. При этом, управляемый насос может оптимизировать расход энергии, чтобы интенсивность работы насоса чётко совпадала с потребностью гидросистемы в новом количестве масла под давлением в каждый момент времени.

Все перемещения машины (ход каретки, смыкание/раскрытие, подвод/отвод выдувных дорнов, подъём/опускание экструдера) реализуются пропорциональными клапанами Bosch-Rexroth и Moog. Гидравлика обеспечивает адекватно точное исполнение машиной заданных с контроллера графиков скоростей перемещений благодаря измерению хода каждого движения линейным потенциометром; при сколько-нибудь не правильном исполнении машиной движения по времени и/или позиции контроллер скорректирует параметры клапана к следующему циклу.

Современная пропорциональная гидравлика, во-первых, обеспечивает плавные и аккуратные движения (экономия ресурса машины и прессформ; ускорение сухого цикла), а, во-вторых, позволяет использовать возможности машины на 100%.

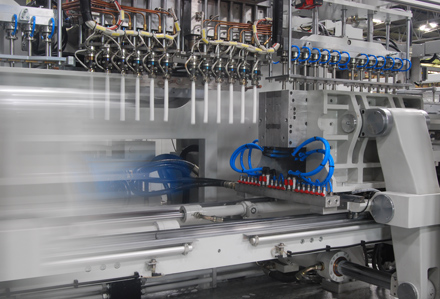

Машина SMC 10 000DTG с двенадцатиручьевой головкой

Система включает гидравлический аккумулятор, систему предохранительных клапанов и две точки фильтрации (всасывающий фильтр и возвратный фильтр). Компоненты гидравлической системы поставляются Bosch-Rexroth, Vickers, Moog и Parker, причём используются только оригинальные комплектующие этих производителей. Поддержка оптимальной (заданной) температуры масла осуществляется системой из клапана, открывающего или прикрывающего поток охлаждающей воды на маслоохладитель, и электроники, отслеживающей актуальную температуру масла и подающей соответствующие команды на клапан или останавливающей машину полностью в случае перегрева масла.

Возможности

• Экструдеры Euroimpex или Xaloy с электрическим приводом
• Головки для непрерывной экструзии с количеством ручьёв от одного до двенадцати
• Холодная или горячая резка и другие методики обработки рукава (на выбор клиента)
• Паризон контроль (стандартно)
• Нанесение прозрачной полосы (опционально)
• ПВХ-исполнение (опционально)
• Многостадийный выдув (стандартно)
• Выдув изделий с наклонной горловиной (опционально)
• Асептический выдув (опционально)
• Выдув иглой (опционально)
• Выкручивание выдувного дорна (опционально)
• Станции пост-охлаждения (опционально)
• Микропроцессорный контроллер Beckhoff или Moog TMC (на выбор клиента)
• Привод гидравлических сердечников (опционально)
• Вырубное или ротационное удаление облоя (на выбор клиента)
• Автоматическая система смазки (стандартно)
• Исполнение CE (стандартно)

Дополнительные опциональные возможности

• Экструдеры и экструзионные головки Bekum
• Системы охлаждения сжатого воздуха
• Тестеры герметичности и других дефектов изделий
• Системы нанесения этикеток по технологии IML
• Конвейерная система для подвода готовых изделий с двух точек выема к одной (для двухстанционных машин)

Стандартные типоразмеры

Название модели является ссылкой на техническую спецификацию соответствующей экструзионно-выдувной машины в формате PDF. Для сохранения спецификации на диске без открытия в браузере зажмите на ссылке правую кнопку и выберете в всплывающем меню пункт «Сохранить объект как...»

SMC-	3000TG	3000DTG	5000TG	5000DTG
Диаметр шнека	60 мм	70 мм	70 мм	90 мм
Ход каретки	400 мм	400 мм	400, 600 мм	400, 600 мм
Усилие смыкания	100 кН	100 кН	150 кН	150 кН
Кол-во станций	1	2	1	2
	Максимальный объём изделия при гнёздности, мл *
1 ручей	3 000	3 000	5 000	5 000
2 ручья	1 300	1 300	3 000	3 000
3 ручья	1 000	1 000	1 500	1 500
4 ручья	700	700	1 000	1 000
5 ручьёв	---	---	500	500
6 ручьёв	100	100	300	300
8 ручьёв	---	---	150	150
Запросить предложение	Да	Да	Да	Да

SMC-	10000TG	10000DTG
Диаметр шнека	80 / 100 мм	100 / 120 мм
Ход каретки	600, 800 мм	600, 800 мм
Усилие смыкания	250 кН	250 кН
Кол-во станций	1	2
	Максимальный объём изделия при гнёздности, мл *
1 ручей	20 000	20 000
2 ручья	10 000	10 000
3 ручья	3 500	3 500
4 ручья	2 500	2 500
5 ручьёв	2 000	2 000
6 ручьёв	1 500	1 500
8 ручьёв	1 000	1 000
12 ручьёв	500	500
Запросить предложение	Да	Да

Примечание: * — Ориентировочно, зависит от конкретного изделия и других условий.
